全站儀到底能不能進行振動監測
全站儀產品最初定位是單點位置采集工具,通過EDM測距并結合度盤測量的角度計算單點位置,但我們在日常的測量中,除進行單點的位置采集外還會遇到很多動態測量的情景,例如風電塔和橋梁的振動監測,而這些動態測量對全站儀測量頻率有較高的要求。
全站儀在不斷的發展過程中,先是加入了ATR功能,能夠跟蹤鎖定目標,之后的影像功能能夠導出影像位置的實時視頻流,那么技術的革新能否幫助滿足高頻振動監測的需求呢?我們今天就此進行分析討論。
延續全站儀測量的思路,全站儀完成EDM測距并結合度盤測量的角度就可以計算出單點的位置,如果此過程非常迅速,就可以達到振動監測的要求。
方法-01鎖定目標,測角&測距,計算3D動態變化圖片徠卡TS16/60全站儀均使用的是相位法測距技術,可以在連續測距下最快0.15s完成1次測距,那我們可以推斷出徠卡TS60/16每秒最快可以得出7次測量結果,根據奈奎斯特定理,意味著僅能檢測低于3.5Hz的自振頻率,這個頻率對于大多數的振動監測來說,顯然不夠。而徠卡MS60掃描全站儀采用了另外一種WFD波形數字化測距技術,測距速度就有了很大的提升,最快可以0.05s測距1次,每秒可以采集20次結果,這樣就可將監測頻率擴展至10Hz。
在這里,向大家介紹徠卡Survey Streaming軟件,可以實現對單一目標跟蹤,并對測量時間與采集終端時間進行精準同步,獲得具備毫秒時間戳的測量數據,方式輸出的過程并不依賴于全站儀本身的數據存儲,支持GSI、TCP port 和UDP port輸出?!?/p>

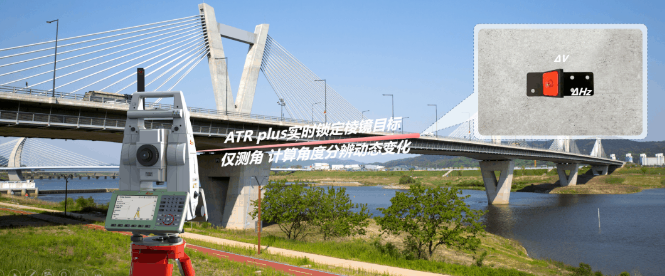

方法-02鎖定目標僅測角,計算角度分辨動態變化圖片上一種方法要獲得更高頻的數據結果必須使用采用波形數字化測距技術的徠卡MS60實現,那么普通的測量機器人是否也可以能實現這一點呢?今天我們就討論第二種方法,僅測角,計算角度分辨橋梁振動動態變化。
橋梁振動監測我們更關注是高程和水平方向的振幅,可以將兩個方向振幅分配到全站儀測量的水平角和豎直角上,僅需在開始的時候完成一次精密距離測量,就可以利用初始的測距值作為原始測距基礎,將角度測量變化值轉化為位移量,監測橋梁振動情況。
徠卡全站儀Geocom指令集提供了只獲取當前角度的指令,可以在徠卡ATRplus非常強大的高速動態目標跟蹤的前提下,獲取純角度的高頻測量數據。
試驗表明,單純角度的獲取的頻率可以從7Hz提升至20Hz,這樣就可以根據獲取的高頻角度測量數據結合第一次的精密測距結果獲得橋梁的振動頻率。

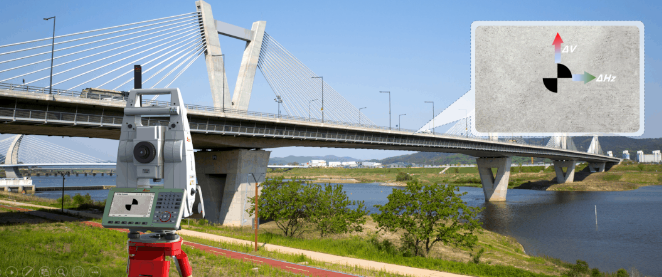

方法-03基于高動態視頻流圖像處理識別振動信息圖片徠卡測量還為全站儀加入了概略相機和望遠鏡相機,尤其在徠卡TS60產品上提供的望遠鏡相機可實現高頻視頻流輸出,視頻流可以以最高30Hz的頻率被記錄,我們完全可以基于高動態視頻流圖像處理識別振動信息。
徠卡全站儀的望遠鏡相機均進行了嚴格的出廠校準,我們可以從全站儀上輸出相應的校準參數,比如校準后影像中心、焦距以及物理像素尺寸。徠卡TS60望遠鏡相機COMS陣列為2560px×1920px的分辨率,根據相機的校準參數可計算望遠鏡相機的角度測量分辨率為1.7",可根據實時輸出的30Hz視頻流進行影像計算,識別橋梁振動信息。
采用基于影像的動態測量的另一個優勢為不需要在橋梁上固定目標棱鏡。當然,光照條件是影響影像測量的重要因素,在黑暗的環境一般無法執行影像測量,而在晚上利用影像傳感器進行振動測量的一個可行的方案為采用發光目標。
以上我們討論了全站儀實現振動監測的可能性,徠卡測量還有兩種非常有效的監測方式。
01我們可以使用徠卡GNSS設備,利用徠卡GM30接收機不間斷獲取20Hz的采樣數據,通過徠卡Spider軟件對高頻動態采集數據進行解算,獲取RTP的高頻監測結果。GNSS的監測方式,可以將橋梁的振動監測結果與靜態位移監測結果進行結合分析,更直觀的體現橋梁健康情況。
02新的大地測量傳感器如地基雷達的推出,使橋梁的靜態及動態變形監測變得更簡單和高精度,既可以進行位移監測,同時又可以進行振動監測,IBIS-FS雷達作為毫米波雷達的典型代表,以200Hz的高頻和最高0.01mm的高精度采集橋梁的振動數據,在橋梁索力、橋梁動載試驗、橋梁靜荷載、運營橋梁動撓度的監測中有較多的應用。
聲明:以上內容來源于網絡文章轉載,轉自原創徠卡測量系統應用文章,出于傳遞信息及學習之目的,不代表本網站的觀點、立場,本網站不對其真實性負責。
更多相關
《現代測繪》編委會會議在蘇州召開
前幾日《現代測繪》編委會會議在蘇州召開。會議聽取了2018年以來《現代測繪》編輯工作情況報告,與會委員分析了期刊現狀及存在問題,圍繞提高辦刊質量進行交流和討論,提出許多寶貴的意見、建議。會議明確了...

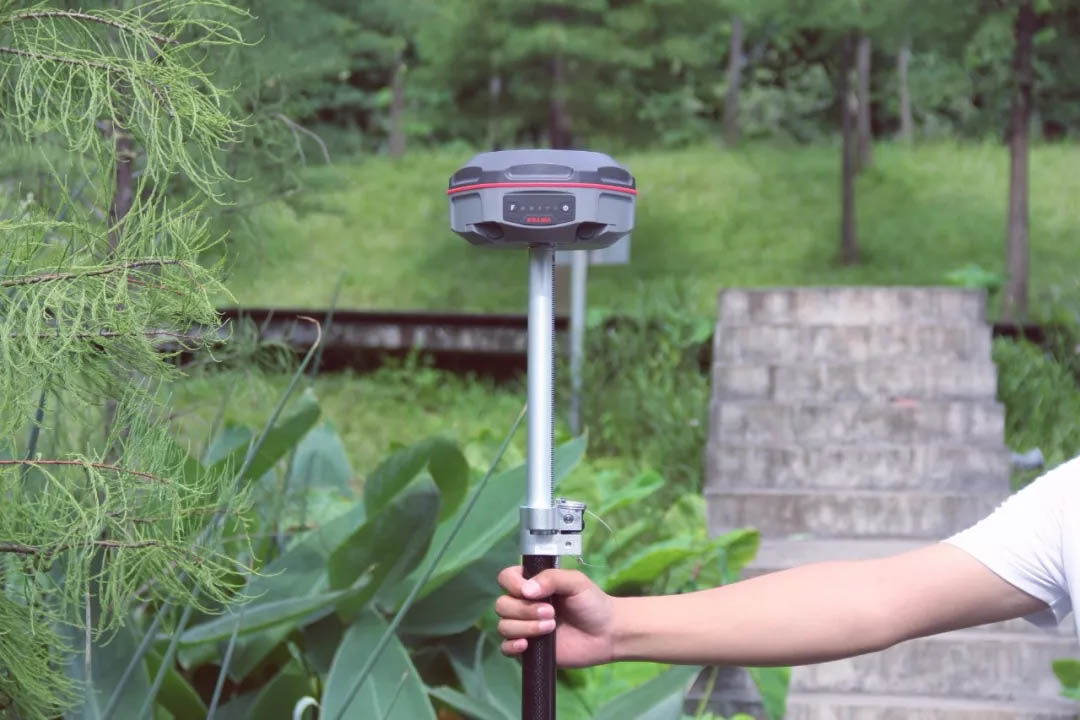

RTK單點解或長期浮點解太難了?解決辦法在這里
RTK在測量時,主機收到差分信號后會有一個“單點”→“差分”/“浮動”→“固定”的RTK初始化過程?! 〉怯袝rRTK也會出現只顯示“單點”或“差分”/“浮動”等無法取得固定解的情況。并且不建議大...
第三極立體觀測布下“天羅地網”
“監測第三極水循環,除了跟蹤氣溫、濕度、氣壓,降水、風速等傳統氣象要素外,還需要通過測量大氣水汽中氫和氧穩定同位素比率來獲得更多關于水循環的信息?!钡诙吻嗖乜瓶际紫茖W家姚檀棟院士表示,科考隊這...
給自己一個干測繪的理由
老劉是一位從事測繪地信行業十余年的老測量員了。前段時間坐一起聊天,感嘆人生不易,過往辛苦,說別人是“歲月催人老”,自己是“工作性質使人老”?! ∷f,網上有個段子,是關于測繪專業的: 如果你某天...
復合翼測繪無人機:每秒采集70萬個位置信息
導航、叫外賣、騎共享單車,現代生活越來越離不開位置定位,而這種定位來源于海量的地理信息測繪?! ∫桓こ?,一臺經緯儀,走在田間地頭用腳丈量大地,這是傳統的測繪方式。8月30日,記者在湖南長沙舉...
第三次土地調查來了,對農村土地確權劃分有什么影響?
近日,國土資源部對外發布重大消息,2018年開始,將開展第三次土地調查。土地調查是我國土地方面的一項重要制度,下面就說一下土地調查是什么?時間如何安排?用什么方式完成?這次調查能給農村帶來什么好處...

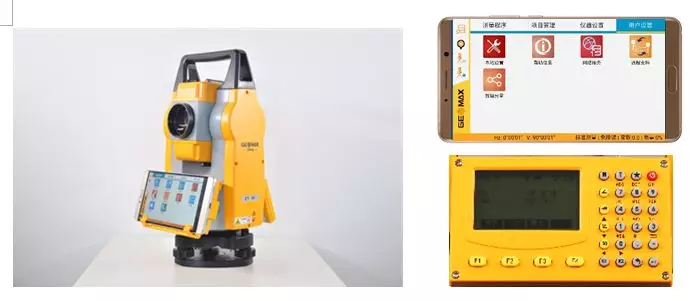

【新品推薦】中緯互聯網全站儀ZT10i
ZT10i是將傳統全站儀(TPS)與互聯網(Internet)技術相融合,兼顧傳統全站儀成熟的技術優點,創新融入互聯網技術,開創國內首款上市互聯網全站儀?! 』ヂ摼W全站儀 國內首創: ...

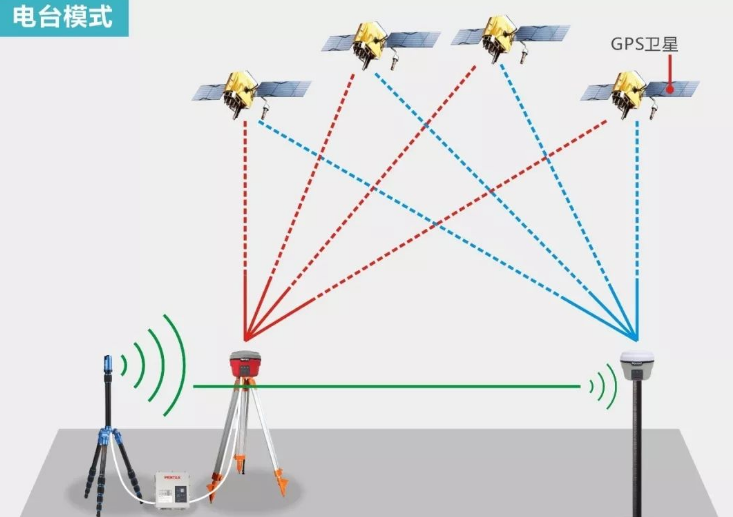

RTK信號不穩定、精度因子超限、手簿傳輸數據異常,這些常見問題其實可以輕松解決
